香橙派 OrangePi AI Pro 20T 接入 0.96寸 OLED 小屏幕
环境：OrangePi AI Pro 20T，Ubuntu 系统
屏幕：0.96寸 SSD1306 蓝黄双色 OLED，4针 IIC 接口
一、确认屏幕接口模式
本次使用的 OLED 模块支持 SPI 和 IIC 两种模式，4针版本默认已是 IIC 模式，引脚从左到右依次为：
GND VCC SCL SDA
如果你的模块是7针版本，需要通过板载电阻跳线切换到 IIC 模式（短接 R1、R4、R5、R6，去掉 R2、R3）。
二、接线说明
香橙派 AI Pro 的 40pin 扩展口提供了 I2C7 接口，对应引脚如下：
| OLED 引脚 | 功能 | 40pin 针脚编号 | 说明 |
|---|---|---|---|
| GND | 电源地 | 6号 | GND |
| VCC | 电源正 | 1号 | 3.3V |
| SCL | 时钟线 | 5号 | GPIO2_11 / SCL7 |
| SDA | 数据线 | 3号 | GPIO2_12 / SDA7 |
⚠️ VCC 请接 3.3V（1号脚），不建议接 5V，因为香橙派 GPIO 为 3.3V 逻辑电平。
40pin 排针位置示意（从左上角开始，奇数列在左，偶数列在右）：
[1] 3.3V [2] 5V
[3] SDA7 ← 接 SDA [4] 5V
[5] SCL7 ← 接 SCL [6] GND ← 接 GND
...
三、检测 OLED 是否被识别
接好线后，用 i2cdetect 扫描 I2C 总线，注意必须加 -r 参数，否则某些设备不响应：
sudo i2cdetect -y -r 7
正常情况下会在 3c 位置看到设备地址：
0 1 2 3 4 5 6 7 8 9 a b c d e f
00: ...
30: -- -- -- -- -- -- -- -- -- -- -- -- 3c -- -- --
如果全是 --，检查以下几点：
- 接线是否正确，SDA/SCL 有没有接反
- VCC 是否有电（接 1号脚 3.3V）
- 屏幕是否确实是 IIC 模式
四、安装依赖库
系统使用 Miniconda 环境，安装时需要用 Miniconda 的 pip，以 root 身份安装，这样 systemd 服务以 root 运行时也能找到这些包：
sudo /usr/local/miniconda3/bin/pip install luma.oled psutil
同时将当前用户加入 i2c 组，方便手动调试时不需要 sudo：
sudo usermod -aG i2c $USER
newgrp i2c # 临时生效，或重新登录后永久生效
五、系统监控脚本
针对 AI Pro 这块板子的特点（跑 AI 推理任务为主），脚本显示以下4行信息：
- 第1行：CPU 使用率 + 风扇转速
- 第2行：NPU AICore 使用率 + NPU 温度
- 第3行：NPU 显存使用情况
- 第4行：本机 IP 地址
# system_monitor.py
from luma.core.interface.serial import i2c
from luma.oled.device import ssd1306
from luma.core.render import canvas
import time
import psutil
import socket
import subprocess
import os
import sys
def check_oled():
"""启动时等待 OLED 就绪，最多重试5次，每次间隔5秒"""
for attempt in range(5):
if not os.path.exists("/dev/i2c-7"):
print(f"第{attempt+1}次检测：i2c-7 不存在，等待5秒...")
time.sleep(5)
continue
try:
result = subprocess.run(
['i2cdetect', '-y', '-r', '7'],
capture_output=True, text=True, timeout=5
)
if '3c' in result.stdout.lower():
print("OLED 检测成功！")
return
except Exception:
pass
print(f"第{attempt+1}次检测：未找到 0x3C，等待5秒...")
time.sleep(5)
print("多次检测均未找到 OLED，退出")
sys.exit(0)
def get_npu_info():
"""从 npu-smi 解析 NPU 温度、AICore 使用率、显存占用"""
try:
result = subprocess.run(['npu-smi', 'info'],
capture_output=True, text=True, timeout=3)
lines = result.stdout.strip().splitlines()
temp = aicore = mem_used = mem_total = "N/A"
for line in lines:
if '310B1' in line:
parts = line.split('|')
vals = parts[3].split()
temp = vals[1] + "C"
if '| 0 0' in line:
parts = line.split('|')
vals = parts[3].split()
aicore = vals[0] + "%"
mem_used = vals[1]
mem_total = vals[3]
return temp, aicore, mem_used, mem_total
except:
return "N/A", "N/A", "N/A", "N/A"
def get_fan_speed():
"""获取风扇转速占比"""
try:
result = subprocess.run(
['npu-smi', 'info', '-t', 'pwm-duty-ratio'],
capture_output=True, text=True, timeout=3
)
line = result.stdout.strip()
fan = line.split(':')[-1].strip()
return fan + "%"
except:
return "N/A"
def get_ip():
"""获取本机 IP 地址"""
try:
s = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)
s.connect(("8.8.8.8", 80))
ip = s.getsockname()[0]
s.close()
return ip
except:
return "No Network"
# 启动时先检测设备
check_oled()
# 初始化 OLED
try:
serial = i2c(port=7, address=0x3C)
device = ssd1306(serial)
except Exception as e:
print(f"OLED 初始化失败: {e}")
sys.exit(0)
print("系统监控启动，Ctrl+C 退出")
try:
while True:
cpu_percent = psutil.cpu_percent(interval=1)
npu_temp, aicore, mem_used, mem_total = get_npu_info()
fan = get_fan_speed()
ip = get_ip()
with canvas(device) as draw:
draw.text((0, 0), f"CPU: {cpu_percent:4.1f}% FAN:{fan}", fill="white")
draw.text((0, 16), f"NPU: {aicore} Tmp:{npu_temp}", fill="white")
draw.text((0, 32), f"MEM: {mem_used} / {mem_total} MB", fill="white")
draw.text((0, 48), f"IP: {ip}", fill="white")
time.sleep(3)
except KeyboardInterrupt:
device.clear()
print("已退出")
except Exception as e:
print(f"运行异常: {e}")
sys.exit(0)
将脚本保存到 /home/HwHiAiUser/system_monitor.py，手动测试运行：
python3 system_monitor.py
六、设置开机自启动
使用 systemd 管理服务，以 root 用户运行，确保 npu-smi 有足够权限。
1. 创建服务文件：
sudo nano /etc/systemd/system/oled-monitor.service
写入以下内容：
[Unit]
Description=OLED System Monitor
After=network.target
[Service]
Type=simple
User=root
ExecStartPre=/bin/sleep 10
ExecStart=/usr/local/miniconda3/bin/python3 /home/HwHiAiUser/system_monitor.py
Restart=always
RestartSec=15
StandardOutput=journal
StandardError=journal
[Install]
WantedBy=multi-user.target
说明：
User=root是因为npu-smi需要 root 权限才能读取 NPU 信息，服务本身只做系统信息展示，无安全风险。ExecStartPre=/bin/sleep 10是为了等待开机后 i2c 总线完全初始化。
2. 启用并启动服务：
sudo systemctl daemon-reload # 重载配置
sudo systemctl enable oled-monitor # 设置开机自启
sudo systemctl start oled-monitor # 立即启动
sudo systemctl status oled-monitor # 查看运行状态
3. 常用管理命令：
sudo journalctl -u oled-monitor -f # 实时查看日志
sudo systemctl stop oled-monitor # 手动停止
sudo systemctl disable oled-monitor # 取消开机自启
sudo systemctl restart oled-monitor # 重启服务
七、OLED 未插入时的处理逻辑
脚本启动时会先扫描 /dev/i2c-7 设备，检测不到 OLED 时最多重试5次（每次间隔5秒），全部失败后静默退出。systemd 设置为 Restart=always，会在15秒后再次尝试，直到插入 OLED 为止。
| 场景 | 行为 |
|---|---|
| 开机时未插 OLED | 每次重试5次后退出，15秒后再试，不影响系统 |
| 开机时已插 OLED | 检测成功后正常显示系统信息 |
| 运行中拔掉 OLED | 捕获异常退出，15秒后重启服务重新检测 |
八、效果说明
屏幕分辨率 128×64，默认字体行高 16px，正好显示4行内容：
CPU:12.3% FAN:35%
NPU:0% Tmp:50C
MEM:1907/23673MB
IP: 192.168.1.100
数据来源说明：
- CPU 使用率：
psutil - 风扇转速：
npu-smi info -t pwm-duty-ratio（PWM 占空比，反映风扇转速） - NPU 温度 / AICore 使用率 / 显存：
npu-smi info，适用于板载 310B1 昇腾芯片 - IP 地址：通过 UDP socket 探测本机出口 IP
九、常见问题排查
扫描不到 OLED（i2cdetect 全是 --）
- 检查接线，特别是 SDA/SCL 是否接反
- 必须用
sudo i2cdetect -y -r 7，不加-r某些设备不响应
手动运行正常，systemd 服务启动失败
- 检查依赖库是否以 root 身份安装：
sudo /usr/local/miniconda3/bin/pip install luma.oled psutil - 用
sudo /usr/local/miniconda3/bin/python3 /home/HwHiAiUser/system_monitor.py手动以 root 跑，看具体报错
屏幕显示内容不刷新
- 确认服务状态是
active (running)而非inactive - 查看服务日志：
sudo journalctl -u oled-monitor -f

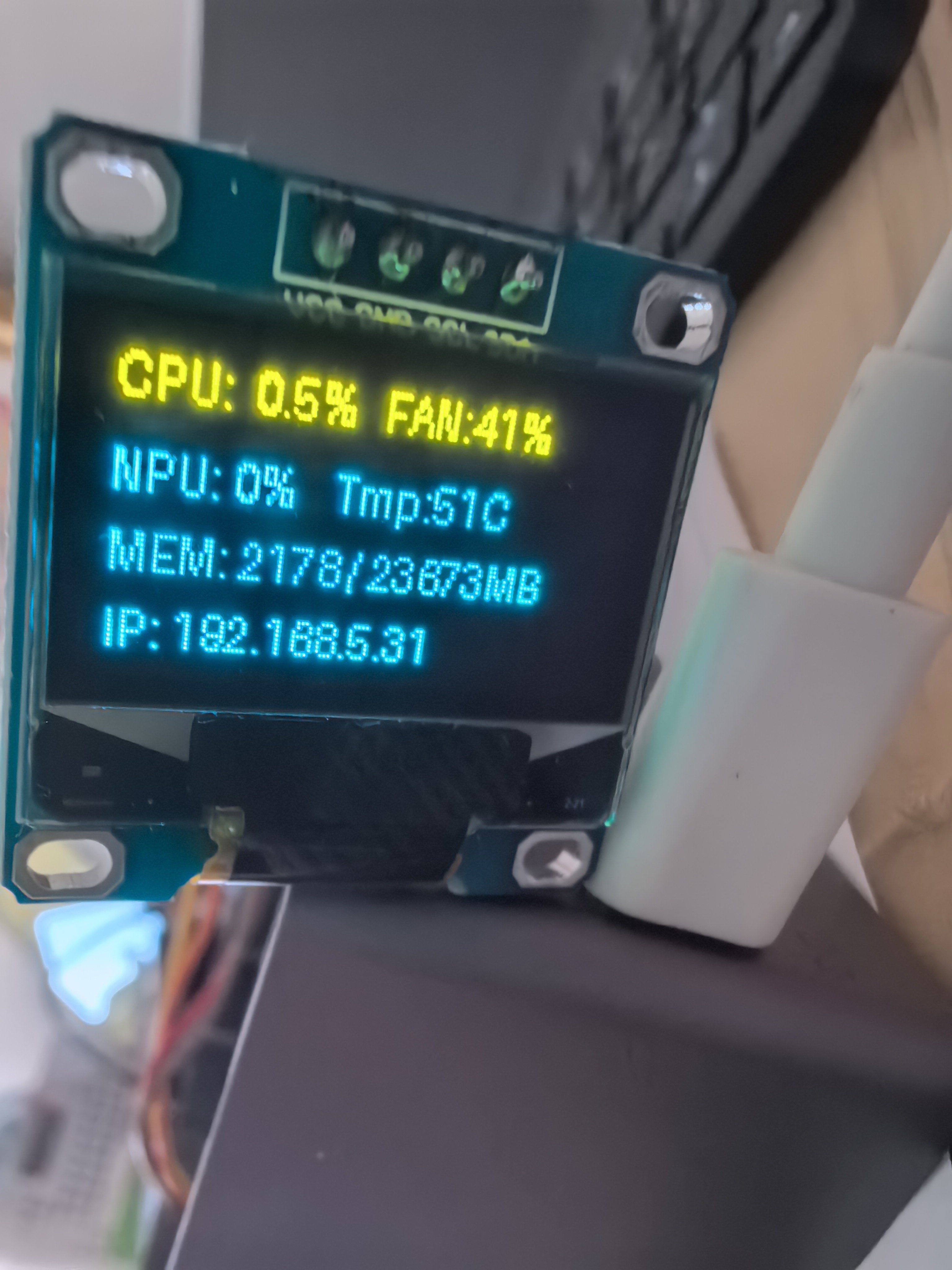

运行效果如图：
目前在 OrangePi AI Pro 20T + Ubuntu 系统上测试通过。
